RESUMEN
-
- Una abertura en la malla de cribado es la abertura que permite que el material de alimentación de tamaño inferior al requerido pase a través de la superficie de cribado.
- La forma de la abertura influye en el tamaño, el drenaje, la resistencia a la obstrucción, el comportamiento frente al desgaste y el rendimiento.
- La misma abertura nominal puede filtrar de manera diferente cuando cambian la geometría del panel, la forma de las partículas, la humedad y las condiciones de la plataforma.
- La mejor abertura de reemplazo debe seleccionarse de acuerdo con el problema de cribado, y no simplemente copiarse del panel desgastado.
¿Qué es una abertura de la malla de cribado?
Medios de pantalla es el panel, la malla u otra superficie de cribado instalada en la plataforma. El material de alimentación es la roca, el mineral, el carbón, la lechada u otro material que se está cribando.
Una apertura de la malla de un tamiz es una abertura en la superficie de tamizado que permite el paso del material de tamaño inferior al requerido, al tiempo que retiene el material de tamaño superior. Las dimensiones de esa abertura se conocen comúnmente como el tamaño de la apertura o el tamaño nominal de la abertura.
Por qué es importante la forma de la apertura
La forma de la abertura modifica el recorrido que sigue el material de alimentación al llegar a la superficie de la mesa. Puede favorecer un calibrado preciso, una mayor resistencia a la abrasión, un mejor drenaje, la resistencia a la obstrucción por partículas de tamaño similar o el control del paso de partículas alargadas. También modifica la estructura que rodea cada abertura, incluyendo puentes, márgenes, ángulos de desbaste y el espesor del panel.

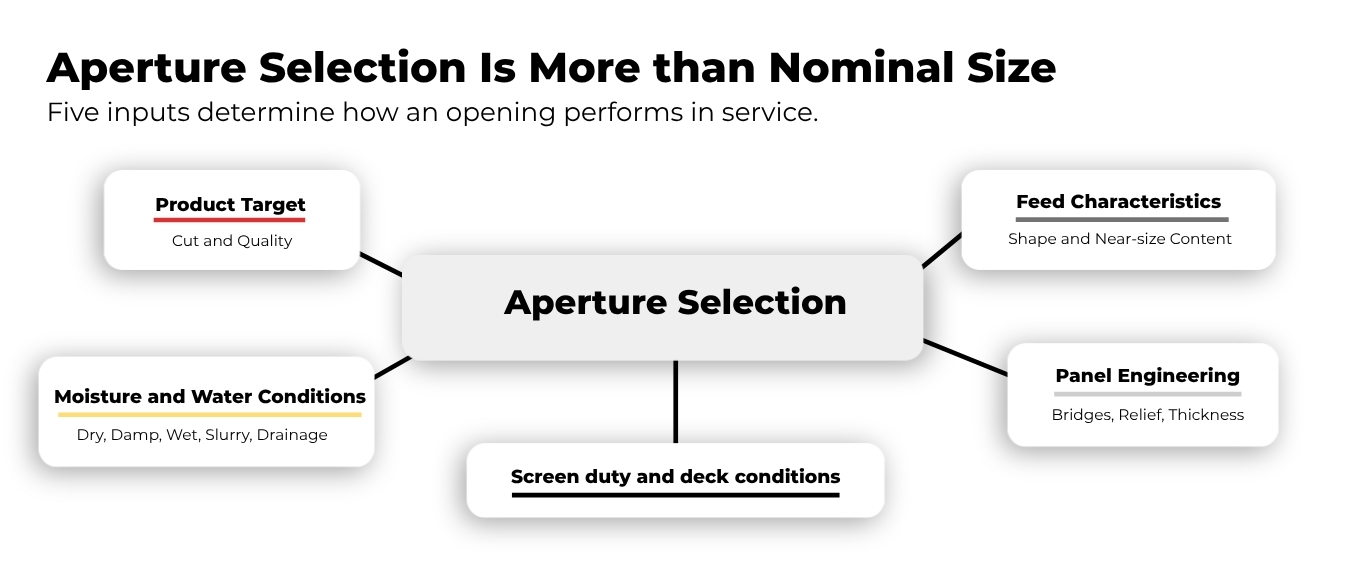

Cinco factores decisivos que influyen en el rendimiento de la apertura.
Cinco factores que influyen en el rendimiento de la apertura:
- Tamaño y especificaciones requeridas del producto
- Forma de las partículas y fracción por tamaño aproximado
- Condiciones de humedad y agua: seco, húmedo, mojado o con lodo; carga de agua; y dirección del drenaje
- Diseño de paneles: puentes, márgenes, ángulos de desprendimiento, espesor de los paneles y geometría de las aberturas
- Funcionamiento de la criba y condiciones de la plataforma: impacto, abrasión, distribución de la alimentación, profundidad del lecho, movimiento de la criba y flujo de material
¿Cuál es la mejor forma de abertura para los medios de pantalla?
No existe una forma de apertura que sea la mejor en todos los casos. La verdadera pregunta es: ¿qué comportamiento de la apertura se adapta mejor a esta aplicación?
| Comparación de formas de apertura de pantallas | ||
|---|---|---|
| Diseño de la apertura | Comportamiento útil | Ajuste estándar |
|
Cuadrado
|
Se destaca por su clasificación precisa y ayuda a evitar que pasen materiales aplastados y alargados. | Dimensionamiento general cuando la prioridad es la especificación del producto |
|
Redondo
|
Ofrece puentes y márgenes más amplios para garantizar la durabilidad y la vida útil. | Aplicaciones de descortezado primario y de alta resistencia |
|
Con ranuras
|
La orientación puede facilitar el drenaje, reducir la obstrucción o influir en el paso de partículas de gran tamaño. | Aplicaciones en condiciones húmedas, centradas en el drenaje o en las que la forma es un factor importante |
|
Diseños especializados, incluido el Polydeck HVR
|
La geometría diseñada y el movimiento de puente pueden ayudar a liberar material de tamaño similar; el Polydeck HVR también puede manejar flujos húmedos y de gran volumen. | Obstrucciones persistentes, alto caudal de agua o trabajos exigentes que requieren herramientas de gran tamaño |
Cómo se comportan las aberturas cuadradas, redondas, con ranuras y especializadas
Aberturas cuadradas
Las aberturas cuadradas suelen ser un buen punto de partida cuando la prioridad es la clasificación precisa por tamaño de las partículas. Su geometría ayuda a limitar el paso de materiales planos y alargados que podrían atravesar una abertura más larga.
Aberturas redondas
Las aberturas redondas permiten puentes más anchos y márgenes más amplios alrededor de las aberturas. Esta geometría puede contribuir a la durabilidad y la vida útil en la trituración primaria y otras aplicaciones de trabajo pesado. El área abierta dependerá del diseño completo del panel, no solo de la forma de la abertura.
Aberturas ranuradas
Una ranura no presenta un comportamiento fijo. Las ranuras instaladas en paralelo al flujo de material pueden mejorar el drenaje. Cuando se instalan en perpendicular al flujo, pueden reducir el taponamiento y el paso de material de gran tamaño.
Diseños de aberturas especializadas, incluyendo el Polydeck HVR
Los diseños de rejillas especiales pueden resolver los retos de cribado que las geometrías estándar cuadradas, redondas y con ranuras no resuelven con la misma eficacia. Polydeck desarrolla diseños propios, como el HVR, basados en requisitos específicos de flujo de material y autolimpieza.
HVR combina una geometría que puede ayudar a aliviar la presión hidráulica en aplicaciones húmedas y de alto volumen con un movimiento del puente que permite autolimpiante y la liberación de material de tamaño similar. Dependiendo de la aplicación, puede ayudar a mantener el flujo de material, el drenaje y el área útil de la abertura.
Por qué el tamaño de la apertura por sí solo no determina el rendimiento de la pantalla
El rendimiento de las rejillas es complejo y depende de múltiples factores que van más allá del tamaño de la abertura. La forma y la orientación de las partículas pueden determinar si el material de tamaño cercano al de la abertura logra pasar. El ángulo de la rejilla, su movimiento, la profundidad del lecho y el tiempo de residencia influyen en la frecuencia con la que el material llega a una abertura. La construcción del panel también puede modificar el comportamiento de una abertura a medida que el medio se desgasta o se flexiona durante su uso.
Cómo la orientación y el diseño de los paneles influyen en el rendimiento de la apertura
La selección de la abertura no debe separarse del panel que la rodea. Los puentes, los márgenes, los ángulos de desahogo, el espesor del panel, la formulación del material y el sistema de fijación determinan cómo un panel soporta la carga y cómo se comportan las aberturas durante su uso.
Cómo elegir la abertura adecuada para las mallas de repuesto
- Define los objetivos del producto: corte requerido, desviación aceptable del material y tasa de producción.
- Revisa la materia prima: la forma de las partículas, la fracción de tamaño aproximado y el estado del material.
- Toma en cuenta las condiciones de humedad y agua: servicio en condiciones secas, húmedas, mojadas o con lodo; la carga de agua; y la dirección del drenaje.
- Selecciona la geometría, el tamaño y la orientación de la abertura en función del problema de cribado, y no solo en función del tamaño de la abertura.
- Verifica el diseño del panel, la función de la malla y el ajuste a la cubierta: geometría del puente y los márgenes, espesor, composición, fijación, resistencia al impacto, resistencia a la abrasión, condiciones de soporte y zona de la cubierta.

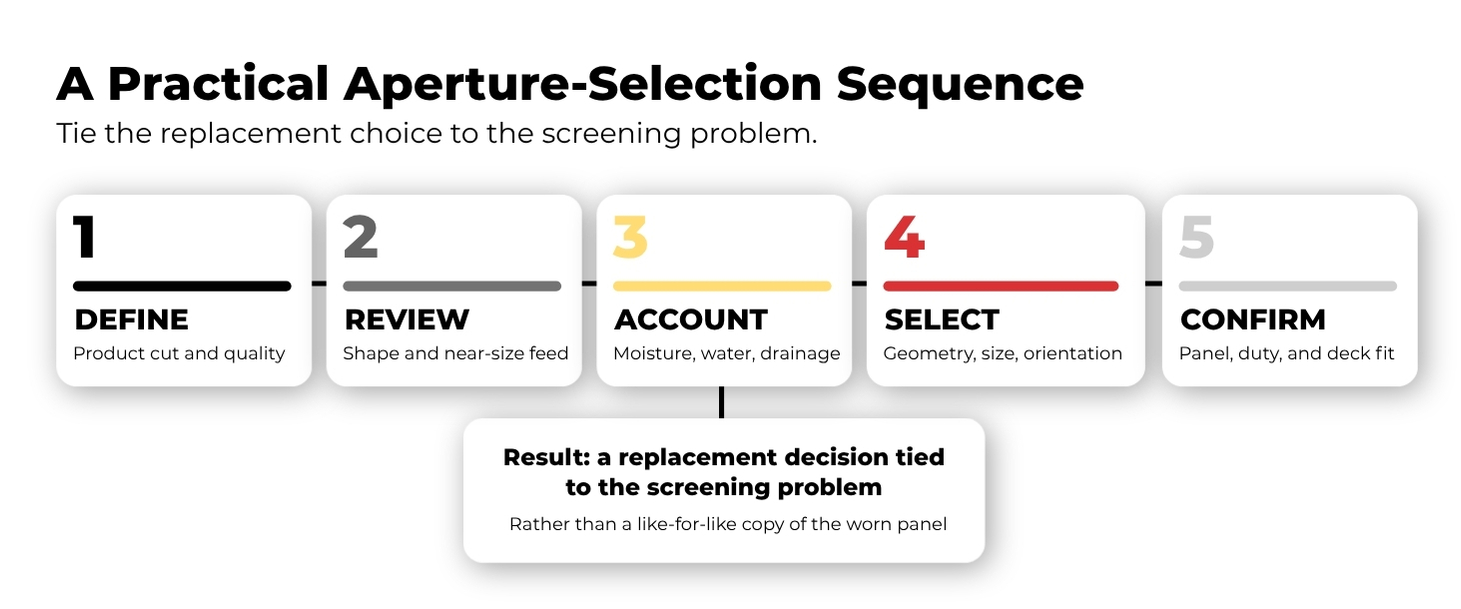

Una secuencia de cinco pasos para la selección de una apertura de reemplazo.
Señales de que tu apertura actual podría no ser la adecuada
- Obstrucciones frecuentes, atascos o reducción del área útil abierta
- Drenaje lento o agua estancada en la terraza
- Pérdida de rendimiento en condiciones de operación que, por lo demás, son estables
- Cambios en la consistencia del producto, aunque la abertura nominal parezca correcta
- Desgaste prematuro alrededor de los puentes y los márgenes
- Reemplazo repetido con las mismas especificaciones y el mismo problema de funcionamiento
Estos síntomas no significan automáticamente que la apertura sea incorrecta. Son señales de que hay que revisar todo el sistema antes de volver a pedir la misma pieza de repuesto.
| Análisis de la elección de la apertura en función del problema actual | ||
|---|---|---|
| Si ves esto | Empieza por revisar | Pregunta sobre la apertura que hay que hacer |
| Obstrucción persistente cercana al tamaño | Fracción de tamaño cercano, humedad, adhesión del material, movimiento de la malla y geometría actual | ¿Un diseño de puente flexible o autolimpiante mejoraría la liberación sin sacrificar el control del producto? |
| Drenaje lento o agua estancada | Orientación de las ranuras, volumen de agua, dirección del flujo, disposición de los paneles y drenaje aguas abajo | ¿El diseño de la abertura permite la dirección de drenaje requerida y soporta la carga de agua? |
| Producto fuera de especificaciones | Reducción objetivo, forma de las partículas, geometría actual de la abertura, movimiento de la plataforma y profundidad del lecho | ¿La forma actual permite orientaciones de las partículas que no se ajustan al objetivo del producto? |
| Desgaste prematuro del puente o del margen | Impacto, abrasión, carga local, espesor del panel y condiciones de soporte | ¿La abertura elegida ofrece suficiente soporte estructural para la tarea? |
Resultados reales gracias a una mejor selección de la apertura y del panel
En Valle de Pinto, Los expertos en cribado de Polydeck evaluaron la disposición de la criba por zonas y combinaron paneles duraderos en la zona de alimentación con una geometría de abertura flexible en la zona posterior. El objetivo era controlar el impacto allí donde se presentaba, al tiempo que se mantenía el flujo de material y se reducían los atascos a lo largo de toda la plataforma. Esa estrategia de medios ayudó a aumentar el rendimiento en 25%.
Cómo aborda Polydeck la selección de aberturas
Los expertos en cribado de Polydeck evalúan la apertura como parte del sistema completo de cribado. La evaluación toma en cuenta el producto objetivo, el material de alimentación, la forma de las partículas, la humedad, el contenido de partículas de tamaño similar, el flujo de agua, el impacto, la abrasión, la disposición de las bandejas, las condiciones de soporte y el problema de rendimiento que la planta busca resolver. Si necesitas ayuda para resolver problemas relacionados con la selección de la apertura, Póngase en contacto con Polydeck hoy.
